Encoder in PVC Posa Mobile

IMPIEGO

Cavi per collegamento encoder Bosch Rexroth® (ex Indramat), Siemens®, Siemens® Drive CliQ, Heidenhain® o equivalenti per posa mobile in catena portacavi, omologati UL-CSA DESINA.

Scheda tecnica
Informazioni

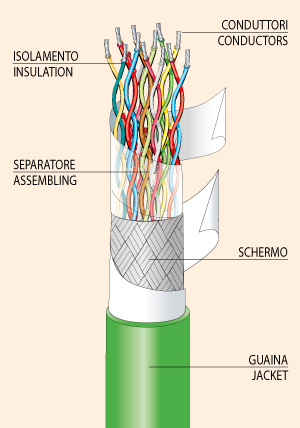

Caratteristiche tecniche:

Conduttori

Extraflessibili in rame rosso oppure stagnato (Cu-ETP1)
sec. UL 1581, CEI 20-29 cl.6, VDE 0295 cl.6, EN 60228, IEC 60228.

Isolante

Polivinilcloruro (PVC) sec. UL 1581, CEI 20-11 cl. TM2, EN 50363, ritardante la fiamma, resistente agli oli.
Codici colori: diversamente colorati

Separatore

Nastro in tessuto non tessuto.

Schermatura

A treccia di rame stagnato.
Copertura ottica: ≥ 85%.

Separatore (opzionale)

Nastro in tessuto non tessuto.

Guaina

Polivinilcloruro (PVC) sec. UL 1581, CEI 20-11 cl. TM2, EN 50363, ritardante la fiamma, resistente agli oli.
Colore: Verde Ral 6018 DESINA
(altri colori a richiesta)

Resistenza elettrica dei conduttori

0,14 mm2: < 150,0 Ohm/Km
0,25 mm2: < 91,0 Ohm/Km
0,34 mm2: < 59,5 Ohm/Km
0,50 mm2: < 40,1 Ohm/Km
1,0 mm2: < 20,0 Ohm/Km

Tensione di esercizio

30 V oppure 300 V




Tensione di prova

1500 V

Temperatura di esercizio

Posa mobile: -15°C +80°C

Raggio di curvatura

7,5 volte il diametro del cavo.

Velocità massima di spostamento

180 m/min

Accelerazione massima

5 m/sec2

Flessioni

da 3 a 6 milioni di movimenti
(raggio di curvatura 10 volte il diametro del cavo)

Prova di non propagazione fiamma

CEI 20-35/1-2, EN 60332-1-2, IEC 60332-1-2, UL 1581 cable flame test, FT1 test

Omologazione UL-CSA (E235078)

AWM Style 2464 80°C 300 V – CSA I/II A/B 80°C 300 V FT1
AWM Style 2571 80°C 30 V – CSA I/II A/B 80°C 30 V FT1
SISTEMA / SYSTEMCODICE / CODEFORMAZIONE / TYPEØ ESTERNO / OUTER Ø ±5% (mm)PESO MEDIO / AVERAGE WEIGHT (kg/km)
SIEMENS® / HEIDENHAIN®
(8x2x0,18)ST7,885
(4x2x0,18)ST6,452
(2x2x0,18)ST5,032
[(4x2x0,34)ST+4x0,50]ST8,9110
[3x(2x0,14)ST+(2x0,5)ST]ST8,7116
[(3x2x0,14)ST+4x0,14+2x0,50]ST8,9113
[(3x2x0,14)ST+2x0,50+4x0,14+4x0,22]ST9,5122
(12x0,22)ST7,580
SIEMENS® Drive CliQ
(2x2x0,15+1x2x0,38)ST767
(2x2x0,22+1x2x0,38)ST7,266
(2x2x0,22)ST6,957
BOSCH REXROTH® (EX INDRAMAT®)
(4x2x0,25+2x0,50)ST8,5109
(4x2x0,25+2x1)ST8,8120
(9x0,50)ST8,8116
[4x1+4x(2x0,14)ST+4x0,14]ST9,5160
[2X1+3X(2X0,25)ST+3X0,25]ST9,2125
FANUC
(6x1+3x2x0,18)ST8,7129
(1x2x0,18+5x0,5)ST7,683
(2x2x0,18+5x0,5)ST7,783
(3x2x0,18+6x0,5)ST8,7100
(4x2x0,22+2x0,5)ST7,685
(5x2x0,18+6x0,5)ST8,7110
(10x2xAWG28)ST6,054
LENZE
3x(2x0,14)ST+2x(0,5)ST9,391
4x(2x0,14)ST+1x(2x1)ST11,0170
3x(2x0,14)+4x0,14+2x(2x0,5)ST12,0158
3x(2x0,14)ST+(3x0,14)ST8,982
HEIDENHAIN
[3x(2x0,14)ST+2x(0,5)ST]ST8,3129
(4x2x0,14+4x0,5)ST8,583
[4x2x0,14+4x0,5+(4x0,14)ST]ST8,3100
[3x(2x0,14)ST+2x(1)ST]ST9,185
17 PIN HEIDENHAIN®
(6x2x0,34+2x0,34/S+2x1)ST10,5166
