Cavi in PVC

IMPIEGO

Cavi di alimentazione e controllo per posa mobile in catena portacavi, con dimensioni esterne contenute, elevata flessibilità e buona resistenza agli oli industriali.

Scheda tecnica
Informazioni

Caratteristiche tecniche:

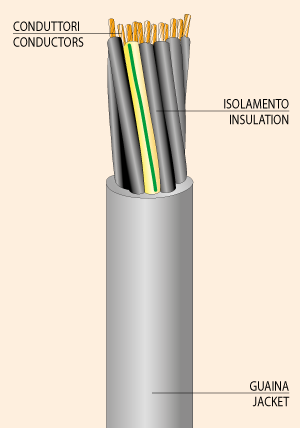

Conduttori

Extraflessibili in rame rosso (Cu-ETP1) sec. CEI 20-29 cl.6, VDE 0295 cl.6, EN 60228, IEC 60228.
Sezioni (mm2): da 0,14 a 16 .

Isolante

Polivinilcloruro (PVC) sec. CEI 20-11 cl. R2, EN 50363
Codici colori:
fino a 0,35 mm2: DIN 47100
da 0,50 mm2: Neri numerati con o senza Giallo/Verde

Separatore (opzionale)

Nastro in tessuto non tessuto.

Guaina

Polivinilcloruro (PVC) ritardante la fiamma, resistente agli oli
Colore:
Grigio Ral 7001
Grigio Ral 7040 DESINA (controllo)
Nero Ral 9005 DESINA (alimentazione) (altri colori a richiesta)

Tensione di esercizio

fino a 0,35 mm2: 300 V
da 0,50 a 1 mm2: 300 V (UL); 300/500 V
da 1,5 mm2 : 1000 V (UL); 0,6/1 kV

Tensione di prova

fino a 0,35 mm2: 2000 V
da 0,50 a 1 mm2: 3000 V
da 1,5 mm2: 4000 V

Temperatura di esercizio

Posa mobile: -15°C +80°C

Raggio di curvatura

7,5 volte il diametro del cavo.

Velocità massima di spostamento

180 m/min

Accelerazione massima

10 m/sec2

Flessioni

da 3 a 6 milioni di movimenti (raggio di curvatura 10 volte il diametro del cavo)

Prova di non propagazione fiamma

CEI 20-35/1-2, EN 60332-1-2, IEC 60332-1-2.

Prova di non propagazione incendio

CEI 20-22/2, EN 60332-3-22 CAT.A, IEC 60332-3-22 CAT.A.

Omologazione UL-CSA (E235078)

fino a 1,0mm2:
AWM STYLE 2464 – CSA I/II A/B 80°C 300 V FT1
da 1,5 mm 2:
AWM STYLE 2570 – CSA I/II A/B 80°C 1000 V FT1

Guaina opzionale

Mescola puliuretanica ritardante la fiamma, aspetto opaco, resistente agli oli.

Omologazione UL-CSA guaina mescola poliuretanica (E235078)

fino a 1,0mm2:
AWM STYLE 20233 o 20549 – CSA I/II A/B 80°C 300 V FT1
da 1,5 mm 2:
AWM STYLE 20234 o 21223 – CSA I/II A/B 80°C 1000 V FT1
CODICE / CODEFORMAZIONE / TYPEØ ESTERNO / OUTER Ø ±5% (mm)PESO MEDIO / AVERAGE WEIGHT (kg/km)
2x0,143,915
3x0,144,016
4x0,144,319
5x0,144,522
6x0,144,824
7x0,145,131
8x0,145,334
10x0,146,135
12x0,146,141
14x0,146,144
16x0,146,449
18x0,146,755
25x0,147,877
2x0,254,320
3x0,254,521
4x0,254,825
5x0,255,130
6x0,255,433
7x0,255,744
8x0,256,148
10x0,256,650
12x0,256,855
14x0,257,166
16x0,257,474
18x0,257,783
25x0,259,1114
2x0,344,323
3x0,344,525
4x0,344,730
5x0,345,135
6x0,345,540
7x0,345,854
8x0,346,357
10x0,347,562
12x0,347,586
14x0,347,587
16x0,347,689
18x0,348,2101
25x0,349,9149
