Cavi per sensori in PVC-PUR Posa Mobile

IMPIEGO

Cavi extraflessibili per controlli, azionamenti, sensori e fotocellule, idonei ad essere cablati con connettori circolari normali, PNP, NPN tipo Escha, Lumberg o equivalenti.

Applicazione per posa mobile in catena portacavi, con dimensioni esterne contenute, elevata flessibilità ed elevata resistenza agli oli industriali e ad altri agenti chimici e meccanici.

Scheda tecnica
Informazioni

Caratteristiche tecniche:

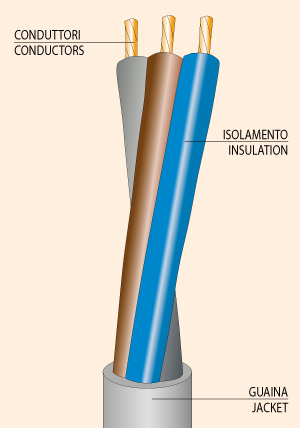

Conduttori

Extraflessibili in rame rosso (Cu-ETP1) standard:
sec. UL 1581,VDE 0295 cl. 6 col. 5
a richiesta: sec. VDE 0295 cl.6 col. 6/7

Isolante

Polivinilcloruro (PVC) sec. UL 1581
Codici colori:
2x: blu, marrone
3x: nero, blu, marrone
4x: nero, blu, marrone, bianco
5x: nero, blu, marrone, bianco, grigio
6x: nero, blu, marrone, bianco, grigio, rosa
(diverso a richiesta)

Guaina

Poliuretano opaco esente da alogeni ritardante la fiamma a basso coefficiente d'attrito, resistente all'abrasione, oli, idrolisi, all'attacco microbico sec. UL 1581.
Colore:
Grigio Ral 7001
Grigio Ral 7035
Blu Ral 5015
Arancio Ral 2003
Nero Ral 9005
Giallo Ral 1021 DESINA
(diverso a richiesta)

Resistenza elettrica dei conduttori

0,14 mm2: < 140 Ohm/Km
0,25 mm2: < 79 Ohm/Km
0,34 mm2: < 57 Ohm/Km
0,50 mm2: < 39 Ohm/Km
0,75 mm2: < 26 Ohm/Km
1 mm2: < 19,5 Ohm/Km





Tensione di esercizio

300 V

Tensione di prova

1500 V

Temperatura di esercizio

Posa mobile: -15°C + 80°C

Raggio di curvatura

8 volte il diametro del cavo.

Velocità massima di spostamento

180 m/min

Accelerazione massima

10 m/sec2

Flessioni

da 3 a 6 milioni di movimenti (raggio di curvatura 10 volte il diametro del cavo)

Prova di non propagazione fiamma

CEI 20-35/1-2, EN 60332-1-2, IEC 60332-1-2, FT1 test

OPZIONI

Omologazione UL-CSA (E235078)

AWM Style 20233 80°C 300 V - CSA I/II A/B 80°C 300 V FT1
AWM Style 20549 80°C 300 V - CSA I/II A/B 80°C 300 V FT1
CODICE / CODEFORMAZIONE / TYPEØ ESTERNO / OUTER Ø ±5% (mm)PESO MEDIO / AVERAGE WEIGHT (kg/km)
2x0,143,111
3x0,143,514
4x0,143,921
5x0,144,227
6x0,144,433
2x0,253,719
3x0,253,821
4x0,254,632
5x0,254,734
6x0,255,241
2x0,344,022
3x0,344,733
4x0,344,935
5x0,345,142
6x0,345,747
2x0,504,645
3x0,505,047
4x0,505,451
2x0,755,149
3x0,755,552
4x0,756,067
2x15,657
3x16,059
4x16,579
