Cavi per sensori TPE-PUR Halogen Free Posa Mobile
IMPIEGO
Cavi extraflessibili per controlli, azionamenti, sensori e fotocellule, idonei ad essere cablati con connettori circolari normali, PNP, NPN tipo Escha, Lumberg o equivalenti.
Applicazione per posa mobile in catena portacavi, con dimensioni esterne contenute, elevata flessibilità ed elevata resistenza agli oli industriali e ad altri agenti chimici e meccanici.
Scheda tecnica InformazioniCaratteristiche tecniche:

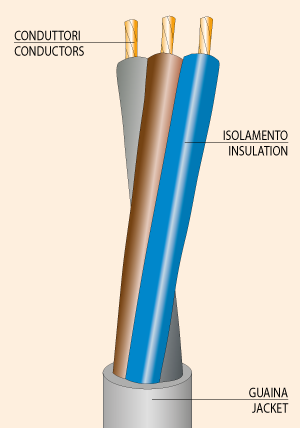

Conduttori
Extraflessibili in rame rosso (Cu-ETP1) standard:sec. UL 1581,VDE 0295 cl. 6 col. 5
a richiesta: sec. VDE 0295 cl.6 col. 6/7
Isolante
Poliestere (TPE-E) esente da alogeni sec. UL 1581Codici colori:
2x: blu, marrone
3x: nero, blu, marrone
4x: nero, blu, marrone, bianco
5x: nero, blu, marrone, bianco, grigio
6x: nero, blu, marrone, bianco, grigio, rosa
(diverso a richiesta)
Guaina
Poliuretano opaco esente da alogeni ritardante la fiamma a basso coefficiente d'attrito, resistente all'abrasione, oli, idrolisi, all'attacco microbico sec. UL 1581Colore:
Grigio Ral 7001
Grigio Ral 7035
Blu Ral 5015
Arancio Ral 2003
Nero Ral 9005
Giallo Ral 1021 DESINA
(diverso a richiesta)
Resistenza elettrica dei conduttori
0,14 mm2: < 140 Ohm/Km0,25 mm2: < 79 Ohm/Km
0,34 mm2: < 57 Ohm/Km
0,50 mm2: < 39 Ohm/Km
0,75 mm2: < 26 Ohm/Km
1 mm2: < 19,5 Ohm/Km
Tensione di esercizio
300 V
Tensione di prova
1500 V
Temperatura di esercizio
Posa mobile: -40°C + 80°C
Raggio di curvatura
7,5 volte il diametro del cavo
Velocità massima di spostamento
240 m/min
Accelerazione massima
30 m/sec2
Flessioni
da 3 a 6 milioni di movimenti (raggio di curvatura 10 volte il diametro del cavo)
Prova di non propagazione fiamma
CEI 20-35/1-2, EN 60332-1-2, IEC 60332-1-2, FT1 test
Emissione di gas alogenidrici
< 0,5 % (CEI 20-37/2-1, CEI EN 50267-2-1, IEC 60754-1)
OPZIONI
Omologazione UL-CSA (E235078)
AWM Style 20233 80°C 300 V - CSA I/II A/B 80°C 300 V FT1AWM Style 20549 80°C 300 V - CSA I/II A/B 80°C 300 V FT1
| CODICE / CODE | FORMAZIONE / TYPE | Ø ESTERNO / OUTER Ø ±5% (mm) | PESO MEDIO / AVERAGE WEIGHT (kg/km) |
|---|---|---|---|
| 2x0,14 | 3,0 | 9 | |
| 3x0,14 | 3,2 | 12 | |
| 4x0,14 | 3,5 | 15 | |
| 5x0,14 | 3,8 | 19 | |
| 6x0,14 | 4,2 | 22 | |
| 2x0,25 | 3,5 | 13 | |
| 3x0,25 | 3,7 | 19 | |
| 4x0,25 | 4,1 | 26 | |
| 5x0,25 | 4,5 | 33 | |
| 6x0,25 | 5,0 | 40 | |
| 2x0,34 | 4,0 | 23 | |
| 3x0,34 | 4,3 | 29 | |
| 4x0,34 | 4,6 | 33 | |
| 5x0,34 | 4,9 | 37 | |
| 6x0,34 | 5,4 | 41 | |
| 2x0,50 | 4,6 | 31 | |
| 3x0,50 | 5,0 | 36 | |
| 4x0,50 | 5,4 | 45 | |
| 2x0,75 | 5,1 | 38 | |
| 3x0,75 | 5,5 | 48 | |
| 4x0,75 | 6,0 | 59 | |
| 2x1 | 5,6 | 50 | |
| 3x1 | 6,0 | 58 | |
| 4x1 | 6,5 | 73 |
