Resolver in PVC-PUR

IMPIEGO

Cavi multicoppie singolarmente e totalmente schermati, elevata resistenza agli oli industriali e ad altri agenti chimici e meccanici, omologati UL-CSA DESINA.

Scheda tecnica
Informazioni

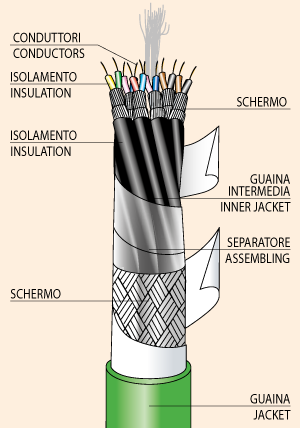

Caratteristiche tecniche:

Conduttori

Flessibili in rame stagnato (Cu-ETP1)
sec. UL 1581, CEI 20-29 cl.5, VDE 0295 cl.5, EN 60228, IEC 60228

Isolante

Polivinilcloruro (PVC) sec. UL 1581
Codici colori: diversamente colorati

Schermatura

A treccia di rame stagnato.
Copertura ottica: ≥ 85%.



Schermatura Intermedia

Il tipo di schermo sulla singola coppia può essere: a fascio di rame stagnato.
Copertura ottica: ≥ 85%.
oppure: a treccia di rame stagnato.
Copertura ottica: ≥ 85%

Separatore

Nastro di poliestere

Separatore (opzionale)

Nastro in tessuto non tessuto.

Guaina

Poliuretano opaco esente da alogeni ritardante la fiamma a basso coefficiente di attrito, resistente all’abrasione, oli, idrolisi, all’attacco microbico sec. UL 1581
Colore:
Verde Ral 6018 DESINA (altri colori a richiesta)

Guaina Intermedia

Polivinilcloruro (PVC) sulla singola coppia schermata
Colore: Nero




Resistenza elettrica dei conduttori

0,14 mm2: < 150,0
0,25 mm2: < 91,0
0,34 mm2: < 59,5
0,50 mm2: < 40,1
1,0 mm2: < 20,0

Tensione di esercizio

30 V oppure 300 V




Tensione di prova

1500 V

Temperatura di esercizio

-30°C + 80°C

Raggio di curvatura

10 volte il diametro del cavo.

Prova di non propagazione fiamma

CEI 20-35/1-2, EN 60332-1-2, IEC 60332-1-2, UL 1581 cable flame test, FT1 test

Omologazione UL-CSA (E235078)

AWM Style 20233 80°C 300 V - CSA I/II A/B 80°C 300 V FT1
AWM Style 20549 80°C 300 V - CSA I/II A/B 80°C 300 V FT1
AWM Style 20236 80°C 30 V – CSA I/II A/B 80°C 30 V FT1
AWM Style 20554 80°C 30 V - CSA I/II A/B 80°C 30 V FT1
SCHERMATURA / SHIELDCODICE / CODEFORMAZIONE / TYPEØ ESTERNO / OUTER Ø ±5% (mm)PESO MEDIO / AVERAGE WEIGHT (kg/km)
SCHERMO A FASCIO SULLE SINGOLE COPPIE
[3x(2x0,14)SF-R]ST9,0107
[4x(2x0,14)SF-R]ST9,6122
[5x(2x0,14)SF-R]ST10,6151
[6x(2x0,14)SF-R]ST11,8185
[9x(2x0,14)SF-R]ST14,5275
[3x(2x0,25)SF-R]ST9,8108
[4x(2x0,25)SF-R]ST10,7144
[5x(2x0,25)SF-R]ST11,9180
[6x(2x0,25)SF-R]ST12,9218
[9x(2x0,25)SF-R]ST16,5330
[3x(2x0,34)SF-R]ST10,4126
[4x(2x0,34)SF-R]ST11,1170
[5x(2x0,34)SF-R]ST12,5215
[6x(2x0,34)SF-R]ST13,5255
[9x(2x0,34)SF-R]ST17,6385
SCHERMO A TRECCIA SULLE SINGOLE COPPIE
[3x(2x0,14)ST-R]ST9,6121
[4x(2x0,14)ST-R]ST10,5138
[5x(2x0,14)ST-R]ST11,4169
[6x(2x0,14)ST-R]ST12,5207
[9x(2x0,14)ST-R]ST15,4305
[3x(2x0,25)ST-R]ST10,4114
[4x(2x0,25)ST-R]ST11,5154
[5x(2x0,25)ST-R]ST13,0195
[6x(2x0,25)ST-R]ST14,0230
[9x(2x0,25)ST-R]ST17,5345
[3x(2x0,34)ST-R]ST11,0132
[4x(2x0,34)ST-R]ST12,0179
[5x(2x0,34)ST-R]ST13,5233
[6x(2x0,34)ST-R]ST14,4275
[9x(2x0,34)ST-R]ST18,5411
MANDRINO / SPINDLE SIEMENS®
[3x(2x0,14)SF-R+4x0,14+2x0,50]ST8,7120
