Cavi in PVC Schermati

IMPIEGO

Cavi schermati di alimentazione e controllo per posa fissa in ambienti industriali, con dimensioni esterne contenute, elevata flessibilità e buona resistenza agli oli industriali.

Scheda tecnica
Informazioni

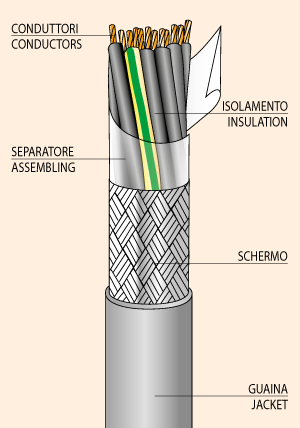

Caratteristiche tecniche:

Conduttori

Flessibili in rame rosso (Cu-ETP1) sec. CEI 20-29 cl.5, VDE 0295 cl.5, EN 60228, IEC 60228.
Sezioni (mm2): da 0,14 a 16 .

Isolante

Polivinilcloruro (PVC) sec. CEI 20-11 cl. R2, EN 50363.
Codici colori:
fino a 0,35 mm2 : DIN 47100.
da 0,50 mm2 : Neri numerati con o senza Giallo/Verde.

Schermatura Totale

A treccia di rame stagnato.
Copertura ottica: ≥ 85%.

Separatore

Nastro in poliestere.

Guaina

Polivinilcloruro (PVC) ritardante la fiamma, resistente agli oli.
Colore:
Grigio Ral 7001
Verde Ral 6018 DESINA
Arancio Ral 2003 DESINA (alimentazione)
oppure Nero (altri colori a richiesta)

Tensione di esercizio

fino a 0,35 mm2: 300 V
da 0,50 a 1 mm2: 300 V (UL); 300/500 V
da 1,5 mm2 : 1000 V (UL); 0,6/1 kV




Tensione di prova

fino a 0,35 mm2: 2000 V
da 0,50 a 1 mm2: 3000 V
da 1,5 mm2: 4000 V

Temperatura di esercizio

-30°C +80°C



Raggio di curvatura

10 volte il diametro del cavo.

Prova di non propagazione fiamma

CEI 20-35/1-2, EN 60332-1-2, IEC 60332-1-2.

Prova di non propagazione incendio

CEI 20-22/2, EN 60332-3-22 CAT.A, IEC 60332-3-22 CAT.A.

Omologazione UL-CSA (E235078)

fino a 1,0 mm2: AWM STYLE 2464 – CSA I/II A/B 80°C 300 V FT1
da 1,5 mm2: AWM STYLE 2570 – CSA I/II A/B 80°C 1000 V FT1

Guaina opzionale

Mescola poliuretanica ritardante la fiamma, aspetto opaco, resistente agli oli.

Omologazione UL-CSA guaina mescola poliuretanica (E235078)

fino a 1,0 mm2:
AWM STYLE 20233 o 20549 – CSA I/II A/B 80°C 300 V FT1
da 1,5 mm2:
AWM STYLE 20234 o 21223 – CSA I/II A/B 80°C 1000 V FT1
CODICE/CODEFORMAZIONE/TYPEDIAMETRO ESTERNO/OUTER DIAMETER(mm)PESO MEDIO/AVERAGE WEIGHT(Kg/Km)
2x0,144,222
3x0,144,424
4x0,144,727
5x0,145,031
6x0,145,234
7x0,145,536
8x0,145,848
10x0,146,650
12x0,146,652
14x0,146,760
16x0,146,966
18x0,147,273
25x0,148,597
2x0,254,728
3x0,254,930
4x0,255,135
5x0,255,640
6x0,255,945
8x0,256,462
10x0,257,266
14x0,257,782
16x0,258,090
18x0,258,3101
25x0,259,8150
2x0,344,831
3x0,344,935
4x0,345,340
5x0,345,648
6x0,346,053
7x0,346,575
8x0,346,875
10x0,347,580
12x0,347,5105
14x0,348,0109
16x0,348,3112
18x0,348,4128
25x0,3410,4180
