Resolver in TPE-PUR Halogen Free Posa Mobile
IMPIEGO
Cavi multicoppie singolarmente e totalmente schermati per posa mobile in catena portacavi per ambienti industriali, con dimensioni esterne contenute, elevata flessibilità ed elevata resistenza agli oli industriali e ad altri agenti chimici e meccanici, omologati UL-CSA DESINA.

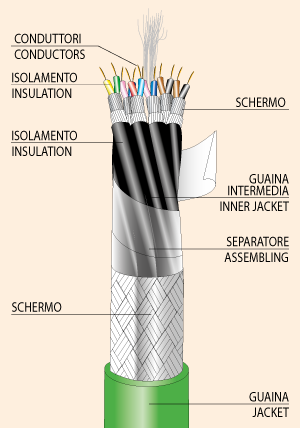

Scheda tecnica InformazioniCaratteristiche tecniche:
Conduttori
Extraflessibili in rame stagnato (Cu-ETP1)sec. UL 1581, VDE 0295 cl.6
Isolante
Poliestere (TPE-E) esente da alogeni sec. UL 1581.Codici colori: diversamente colorati.
Schermatura Intermedia
Il tipo di schermo sulla singola coppia può essere:- a fascio di rame stagnato.
Copertura ottica: ≥ 85%.
- a treccia di rame stagnato.
Copertura ottica: ≥ 85%.
Guaina Intermedia
Poliolefina sulla singola coppia schermata.Colore: Nero.
Separatore
Nastro in tessuto non tessuto.Schermatura Totale
A treccia di rame stagnato.Copertura ottica: ≥ 85%.
Separatore
Nastro in tessuto non tessuto.Guaina
Poliuretano opaco esente da alogeni ritardante la fiamma a basso coefficiente di attrito, resistente all’abrasione, oli, idrolisi, all’attacco microbico sec. UL 1581.Colore: Verde Ral 6018 DESINA
(altri colori a richiesta)
Resistenza elettrica dei conduttori
0,14 mm2: < 150,0 Ohm/Km0,25 mm2: < 91,0 Ohm/Km
0,34 mm2: < 59,5 Ohm/Km
Tensione di esercizio
30 V oppure 300 VTensione di prova
1500 VTemperatura di esercizio
Posa mobile: -40°C +80°CRaggio di curvatura
6 volte il diametro del cavo.Velocità massima di spostamento
240 m/minAccelerazione massima
30 m/sec2Flessioni
da 3 a 6 milioni di movimenti(raggio di curvatura 10 volte il diametro del cavo)
Prova di non propagazione fiamma
CEI 20-35/1-2, EN 60332-1-2, IEC 60332-1-2, UL 1581 cable flame test, FT1 testEmissione di gas alogenidrici
< 0,5 % (CEI 20-37/2-1, CEI EN 50267-2-1, IEC 60754-1)Omologazione UL-CSA (E235078)
AWM Style 20233 80°C 300 V - CSA I/II A/B 80°C 300 V FT1AWM Style 20549 80°C 300 V - CSA I/II A/B 80°C 300 V FT1
AWM Style 20236 80°C 30 V – CSA I/II A/B 80°C 30 V FT1
AWM Style 20554 80°C 30 V - CSA I/II A/B 80°C 30 V FT1
SCHERMATURA / SHIELD | CODICE / CODE | FORMAZIONE / TYPE | Ø ESTERNO / OUTER Ø ±5% (mm) | PESO MEDIO / AVERAGE WEIGHT (kg/km) |
---|---|---|---|---|
SCHERMO A FASCIO SULLE SINGOLE COPPIE | ||||
[3x(2x0,14)SF-R]ST | 9,0 | 107 | ||
[4x(2x0,14)SF-R]ST | 9,6 | 122 | ||
[5x(2x0,14)SF-R]ST | 10,6 | 151 | ||
[6x(2x0,14)SF-R]ST | 11,8 | 185 | ||
[9x(2x0,14)SF-R]ST | 14,5 | 275 | ||
[3x(2x0,25)SF-R]ST | 9,8 | 108 | ||
[4x(2x0,25)SF-R]ST | 10,7 | 144 | ||
[5x(2x0,25)SF-R]ST | 11,9 | 180 | ||
[6x(2x0,25)SF-R]ST | 12,9 | 218 | ||
[9x(2x0,25)SF-R]ST | 16,5 | 330 | ||
[3x(2x0,34)SF-R]ST | 10,4 | 126 | ||
[4x(2x0,34)SF-R]ST | 11,1 | 170 | ||
[5x(2x0,34)SF-R]ST | 12,5 | 215 | ||
[6x(2x0,34)SF-R]ST | 13,5 | 255 | ||
[9x(2x0,34)SF-R]ST | 17,6 | 385 | ||
SCHERMO A TRECCIA SULLE SINGOLE COPPIE | ||||
[3x(2x0,14)ST-R]ST | 9,6 | 121 | ||
[4x(2x0,14)ST-R]ST | 10,5 | 138 | ||
[5x(2x0,14)ST-R]ST | 11,4 | 169 | ||
[6x(2x0,14)ST-R]ST | 12,5 | 207 | ||
[9x(2x0,14)ST-R]ST | 15,4 | 305 | ||
[3x(2x0,25)ST-R]ST | 10,4 | 114 | ||
[4x(2x0,25)ST-R]ST | 11,5 | 154 | ||
[5x(2x0,25)ST-R]ST | 13,0 | 195 | ||
[6x(2x0,25)ST-R]ST | 14,0 | 230 | ||
[9x(2x0,25)ST-R]ST | 17,5 | 345 | ||
[3x(2x0,34)ST-R]ST | 11,0 | 132 | ||
[4x(2x0,34)ST-R]ST | 12,0 | 179 | ||
[5x(2x0,34)ST-R]ST | 13,5 | 233 | ||
[6x(2x0,34)ST-R]ST | 14,4 | 275 | ||
[9x(2x0,34)ST-R]ST | 18,5 | 411 |
