Servomotore in PVC-PVC

IMPIEGO

Cavi servomotore per alimentazione motori brushless schermati, resistenti all’olio per posa fissa omologati UL-CSA DESINA.

Scheda tecnica
Informazioni

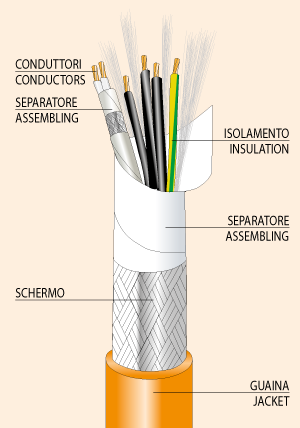

Caratteristiche tecniche:

Conduttori

Flessibili in rame rosso (Cu-ETP1)
sec. CEI 20-29 cl.5, VDE 0295 cl.5, EN 60228, IEC 60228.

Isolante

Potenza: Polivinilcloruro (PVC) sec. UL 1581.
Coppie di segnale (ove richiesto): Polietilene (PE) sec. UL 1581.
Codici colori:
Potenza: Neri Numerati + G/V oppure Neri U/L1/C/L+, V/L2, W/L3/D/L-, G/V.
Coppie di segnale (ove richiesto): Nero, Bianco.

Schermatura sulle singole coppie

A treccia di rame stagnato.
Copertura ottica: ≥ 80%.

Schermatura Totale

A treccia di rame stagnato.
Copertura ottica: ≥ 85%.

Guaina

Polivinilcloruro (PVC) sec. UL 1581 ritardante la fiamma, resistente agli oli.
Colore:
Arancio Ral 2003 DESINA (altri colori a richiesta)

Resistenza elettrica dei conduttori

0,75 mm2: < 26,0 Ohm/Km
1 mm2: < 19,5 Ohm/Km
1,5 mm2: < 13,3 Ohm/Km
2,5 mm2: < 7,98 Ohm/Km
4 mm2: < 4,95 Ohm/Km
6 mm2: < 3,30 Ohm/Km
10 mm2: < 1,91 Ohm/Km

Tensione di esercizio

Potenza: 1000 V
Segnali: 250 V

Tensione di prova

Potenza: 4000 V
Segnali: 1500 V

Temperatura di esercizio

-30°C + 80°C

Raggio di curvatura

10 volte il diametro del cavo.

Prova di non propagazione fiamma

CEI 20-35/1-2, EN 60332-1-2, IEC 60332-1-2
UL 1581 cable flame test, FT1 test.

Omologazione UL-CSA (E235078)

Style 2570 80°C 1000 V – CSA I/II A/B 80°C 1000 V FT1

Guaina opzionale

Mescola poliuretanica ritardante la fiamma, aspetto opaco, resistente agli oli.

Omologazione UL-CSA guaina mescola poliuretanica (E235078)

AWM STYLE 20234 o 21223 – CSA I/II A/B 80°C 1000 V FT1
SISTEMA / SYSTEMCODICE / CODEFORMAZIONE / TYPEØ ESTERNO / OUTER Ø ±5% (mm)PESO MEDIO / AVERAGE WEIGHT (kg/km)
SIEMENS[3G1,5]ST9,4110
[4G1,5]ST10,3155
[4G2,5]ST11,6210
[4G4]ST13,6315
[4G6]ST15,8460
[4G10]ST19,9650
[4G16]ST24,21030
SIEMENS[4G0,75+(2x0,5)ST]ST
[4G1,5+(2x1)ST]ST12,3235
[4G1,5+(2x1,5)ST]ST12,6248
[4G2,5+(2x1)ST]ST14,3286
[4G2,5+(2x1,5)ST]ST14,6326
[4G4+(2x1)ST]ST15,6365
[4G4+(2x1,5)ST]ST16,8406
[4G6+(2x1,5)ST]ST18,5526
[4G10+(2x1,5)ST]ST21,6735
[4G16+(2x1,5)ST]ST24,51075
BOSCH/REXROTH[4G0,75+2x(2x0,34)ST]ST9,6140
[4G1+2x(2x0,75)ST]ST12,7140
[4G1,5+2x(2x0,75)ST]ST13,0260
[4G2,5+2x(2x0,75)ST]ST14,2320
[4G2,5+2x(2x1)ST]ST14,6330
[4G4+(2x1)ST+(2x1,5)ST]ST16,3330
[4G6+(2x1)ST+(2x1,5)ST]ST18,1552
[4G10+(2x1)ST+(2x1,5)ST]ST21,8810
