Servomotore in PVC-PUR
IMPIEGO
Cavi servomotore per alimentazione motori brushless schermati, resistenti all’olio per posa fissa omologati UL-CSA DESINA.

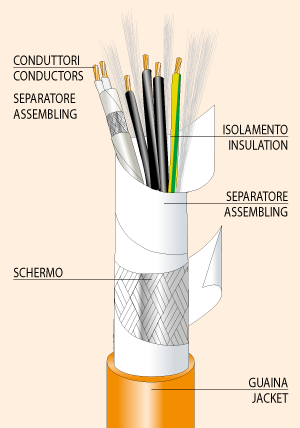

Scheda tecnica InformazioniCaratteristiche tecniche:
Conduttori
Flessibili in rame rosso (Cu-ETP1)sec. CEI 20-29 cl.5, VDE 0295 cl.5, EN 60228, IEC 60228.
Isolante
Potenza : Polivinilcloruro (PVC) sec. UL 1581.Coppie di segnale (ove richiesto): Polietilene (PE) sec. UL 1581.
Codici colori:
Potenza: Neri numerati + G/V oppure Neri U/L1/C/L+, V/L2, W/L3/D/L-, G/V.
Coppie di segnale (ove richiesto): Nero, Bianco.
Schermatura Totale
A treccia di rame stagnato.Copertura ottica della treccia: ≥ 85%.
Schermatura coppia segnale
A treccia di rame stagnato.Copertura ottica: ≥ 80%.
Separatore
Nastro in tessuto non tessuto.
Guaina
Poliuretano opaco esente da alogeni ritardante la fiamma a basso coefficiente di attrito, resistente all’abrasione, oli, idrolisi, all’attacco microbico.Colore:
Arancio Ral 2003 DESINA (altri colori a richiesta).
Resistenza elettrica dei conduttori
0,75 mm2: < 26,0 Ohm/Km1 mm2: < 19,5 Ohm/Km
1,5 mm2: < 13,3 Ohm/Km
2,5 mm2: < 7,98 Ohm/Km
4 mm2: < 4,95 Ohm/Km
6 mm2: < 3,30 Ohm/Km
10 mm2: < 1,91 Ohm/Km
Tensione di esercizio
Potenza: 1000 VSegnali: 250 V
Tensione di prova
Potenza: 4000 VSegnali: 1500 V
Temperatura di esercizio
-30°C + 80°C
Raggio di curvatura
10 volte il diametro del cavo.
Prova di non propagazione fiamma
CEI 20-35/1-2, EN 60332-1-2, IEC 60332-1-2, UL cable flame test, FT1 test
Omologazione UL-CSA (E235078)
AWM STYLE 20234 80°C 1000 V – CSA I/II A/B 80°C 1000 V FT1| SISTEMA / SYSTEM | CODICE / CODE | FORMAZIONE / TYPE | Ø ESTERNO / OUTER Ø ±5% (mm) | PESO MEDIO / AVERAGE WEIGHT (kg/km) |
|---|---|---|---|---|
| SIEMENS | [3G1,5]ST | 8,5 | 107 | |
| [4G1,5]ST | 8,9 | 156 | ||
| [4G2,5]ST | 11,1 | 235 | ||
| [4G4]ST | 13,1 | 315 | ||
| [4G6]ST | 14,6 | 440 | ||
| [4G10]ST | 18,5 | 700 | ||
| [4G16]ST | 22,8 | 1040 | ||
| SIEMENS | [4G0,75+(2x0,5)ST]ST | |||
| [4G1,5+(2x1)ST]ST | 11,8 | 205 | ||
| [4G1,5+(2x1,5)ST]ST | 12,8 | 270 | ||
| [4G2,5+(2x1)ST]ST | 13,2 | 262 | ||
| [4G2,5+(2x1,5)ST]ST | 13,9 | 350 | ||
| [4G4+(2x1)ST]ST | 14,3 | 338 | ||
| [4G4+(2x1,5)ST]ST | 15,5 | 415 | ||
| [4G6+(2x1,5)ST]ST | 16,6 | 519 | ||
| [4G10+(2x1,5)ST]ST | 20,2 | 775 | ||
| [4G16+(2x1,5)ST]ST | 23,6 | 1130 | ||
| BOSCH/REXROTH | [4G0,75+2x(2x0,34)ST]ST | 9,6 | 140 | |
| [4G1+2x(2x0,75)ST]ST | 12,7 | 234 | ||
| [4G1,5+2x(2x0,75)ST]ST | 13,0 | 260 | ||
| [4G2,5+2x(2x0,75)ST]ST | 14,2 | 320 | ||
| [4G2,5+2x(2x1)ST]ST | 14,6 | 330 | ||
| [4G4+(2x1)ST+(2x1,5)ST]ST | 16,3 | 440 | ||
| [4G6+(2x1)ST+(2x1,5)ST]ST | 18,1 | 552 | ||
| [4G10+(2x1)ST+(2x1,5)ST]ST | 21,8 | 810 |
